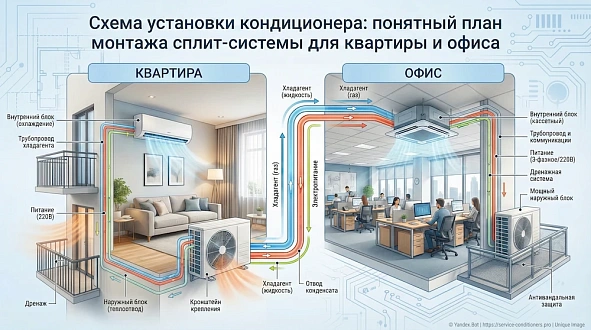

Что входит в схему установки кондиционера
Под “схемой” обычно подразумевают не картинку, а состав узлов и их взаимосвязь. Для сплит-системы это всегда: внутренний блок, наружный блок, трасса между ними, дренаж конденсата и электрические подключения.
- Внутренний блок в помещении: подача воздуха, фильтрация, управление.
- Наружный блок снаружи (фасад, лоджия, техзона): теплообмен, компрессор.
- Фреоновая трасса (две медные трубки) с теплоизоляцией.
- Межблочный кабель (связь и питание в зависимости от модели).
- Дренаж для отвода конденсата (самотек или с насосом-помпой).
- Электропитание и защита по линии.
Схема установки кондиционера всегда должна учитывать будущий сервис: доступ к фильтрам, к дренажу и к наружному блоку для чистки.
Размещение блоков: где ставить внутренний и наружный
Внутренний блок: логика размещения
- Без прямого обдува людей. Не направляйте поток на кровать, диван, рабочее кресло.
- Свободная циркуляция воздуха. Не ставьте так, чтобы воздух сразу “упирался” в перегородку или шкаф.
- Доступ для обслуживания. Фильтры должны сниматься без разборки мебели и потолков.
- Корректная высота. Обычно ставят ближе к потолку, но с учетом отступов и удобства сервиса.
- Минимум источников тепла рядом. Кухня, радиаторы и солнечные зоны ухудшают точность датчиков.
Наружный блок: что важно в Москве
- Безопасный доступ. Если блок на фасаде, монтаж должен быть выполнен безопасно, а обслуживание возможно по регламенту.
- Свободный обдув. Не закрывайте блок “наглухо” экранами и коробами.
- Виброразвязка. Чтобы не было гула по стенам и перекрытиям.
- Крепление по материалу стены. Для кирпича, монолита и утеплённых фасадов требования отличаются.
- Шумовые зоны. Не размещайте блок рядом с окнами спальни, если есть альтернатива.
Схема трассы и дренажа: как прокладывают коммуникации
Фреоновая трасса (трубки)
- Трассу прокладывают по максимально короткому и понятному маршруту без лишних поворотов.
- Трубки нельзя перегибать и “ломать” ради экономии места: это снижает эффективность и вызывает проблемы.
- Теплоизоляция должна быть целой и непрерывной, иначе появится конденсат и сырость.
- Стыки и соединения выполняются по технологии, чтобы исключить микроподтёки и утечки.
Дренаж (отвод конденсата)
Дренаж — ключевой элемент схемы установки кондиционера. Ошибка по уклону или маршруту даёт протечки и запах сырости.
- Самотек подходит, если можно обеспечить постоянный уклон по всей длине и безопасный вывод воды.
- Помпа (насос) используется, когда самотек невозможен или нужен сложный маршрут.
- Нельзя делать “карманы” и обратные уклоны: вода будет стоять, появится запах и риск перелива.
- Важно продумать, куда уходит вода: так, чтобы не доставлять дискомфорт и не портить фасад.
Скрытая или открытая прокладка
- Скрытая (штроба/за отделкой) выглядит аккуратнее, но требует точного планирования до ремонта.
- Открытая (в коробе) быстрее и проще в обслуживании, хорошо подходит для готового ремонта.
Питание и подключение: важные правила
Электрика — часть схемы установки кондиционера, которая напрямую влияет на безопасность. В Москве часто встречаются перепады нагрузки и слабые линии в старом фонде, поэтому важно не “втыкать как попало”.
- Подключение выполняют по схеме производителя конкретной модели.
- Желательна отдельная линия с защитой и корректным сечением провода по нагрузке.
- Нужны аккуратные соединения и защита от влаги в местах проходов и в зоне наружного блока.
- После монтажа проверяют, что нет нагрева контактов и “просадок” питания при запуске.
Типовые схемы монтажа в квартире и офисе
Вариант 1: “внутренний блок у наружной стены”
- Обычно самый простой и предсказуемый вариант: короткая трасса, меньше строительных работ.
- Дренаж чаще легче вывести с нормальным уклоном.
- Подходит, если поток воздуха не направлен на места постоянного пребывания.
Вариант 2: “внутренний блок в глубине комнаты, трасса скрытая”
- Выбирают ради дизайна или более ровного распределения воздуха.
- Важно заранее продумать маршрут трассы, дренаж и сервисный доступ.
- Требует аккуратной реализации, особенно в готовом ремонте.
Вариант 3: “офисная схема под рабочие места”
- Главное правило: не “дуло” на сотрудников, иначе жалобы неизбежны.
- Нужно правильно направить поток и выбрать место, где воздух будет распределяться по помещению.
- Часто требуется более продуманная схема дренажа из-за длинных трасс и скрытых прокладок.

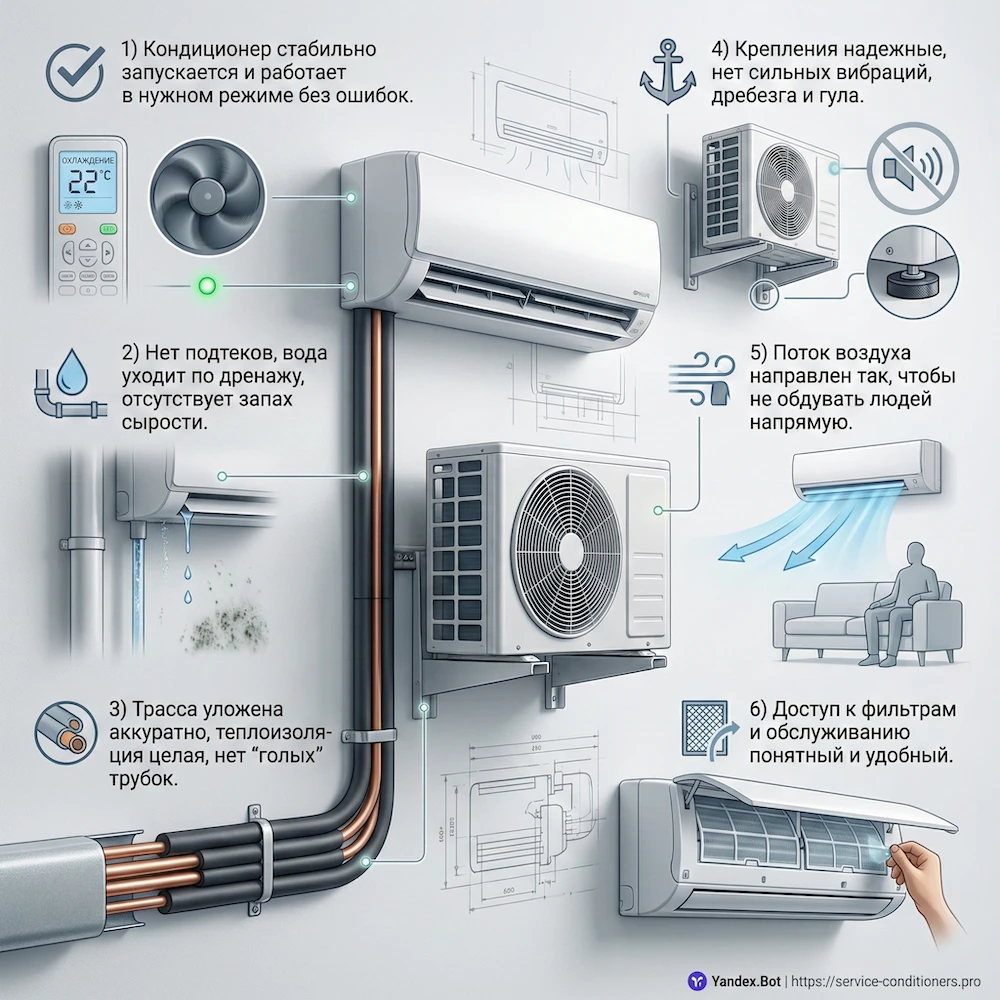

Чек-лист приемки: как понять, что схема установки реализована правильно
- Кондиционер стабильно запускается и работает в нужном режиме без ошибок.
- Нет подтеков, вода уходит по дренажу, отсутствует запах сырости.
- Трасса уложена аккуратно, теплоизоляция целая, нет “голых” трубок.
- Крепления надежные, нет сильных вибраций, дребезга и гула.
- Поток воздуха направлен так, чтобы не обдувать людей напрямую.
- Доступ к фильтрам и обслуживанию понятный и удобный.
Если хотя бы один пункт вызывает сомнения, схему установки кондиционера стоит уточнить и исправить сразу. Переделка после отделки обычно сложнее.
FAQ
Что обязательно должно быть на схеме установки кондиционера?
Обязательные элементы: места внутреннего и наружного блоков, маршрут трассы, маршрут и способ дренажа (самотек или помпа), способ прокладки (скрытая или открытая), питание и точки подключения. Также важно отметить доступ для обслуживания.
Почему дренаж так важен в схеме монтажа?
Потому что ошибки по дренажу дают протечки, запах сырости и жалобы пользователей. В схеме нужно сразу предусмотреть уклон, отсутствие “карманов”, безопасный вывод воды и при необходимости использование помпы.
Можно ли сделать схему установки без выезда мастера?
Для простых случаев иногда достаточно планировки и фото места установки, но чтобы избежать ошибок, обычно нужен осмотр: оценка маршрута трассы, материалов стен, вариантов дренажа и безопасного доступа к наружному блоку, особенно в типовых домах Москвы.
Что чаще всего делают неправильно при монтаже по “упрощенной схеме”?
Чаще всего ошибаются с дренажом (обратный уклон, “карманы”), экономят на теплоизоляции трассы, выбирают неудачное место внутреннего блока с прямым обдувом и не предусматривают удобный доступ к обслуживанию.
